XL-RG 6

L-RG 6 PVC-100m

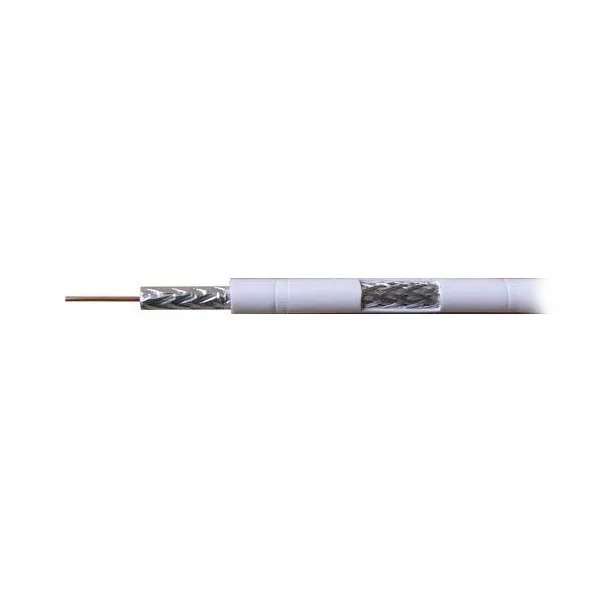

Koaxiální kabel XL-RG 6 (75 Ohm) PVC, 100 m balení. Kabely pro distribuci signálu vysokého kmitočtu. Jde o kabel s pěnovým a měděným jádrem. Při jeho aplikaci se používají standardní konektory pro průřez RG-6.

ZÁKLADNÍ SPECIFIKACE

Mechanické parametry:

• Vnitřní vodič: Cu, průměr 1,02 mm
• Dielektrikum: pěnové, PE
• Průměr dielektrika: 4,8 mm
• Stínění: Al fólie, CuSn opletení, >60 %
• Průměr stínění: 5,8 mm
• Vnější izolace: PVC, bílý, pro vnitřní instalace
• Průměr vnější izolace: 7,2 mm
• Nejmenší dovolený poloměr: 22 mm
• Hmotnost: 43 g/m

Elektrické parametry:

Stejnosměrný odpor:

• 14 ohm/km vnitřní vodič
• 35 ohm/km stínění
•
• Impedance: 75 ohm

  Frekvenční parametry:

  Frekvence (MHz)	5	55	211	270	300	330	400	450	550	750	870	1000	1450	1750	2150
  Útlum  (dB/m)	0,01	0,04	0,09	0,1	0,11	0,11	0,12	0,13	0,15	0,17	0,19	0,2	0,25	0,27	0,31



• Kapacitance: 52 pF/m
  Činitel zkrácení: 0,82
