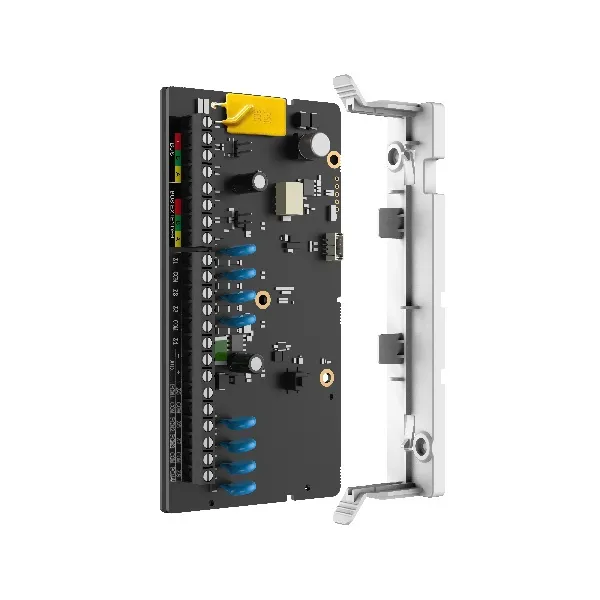

Hikvision DS-PM501Z8T4/Unit

DS-PM501Z8T4/Unit - AX HYBRID PRO expander; 8 zón; 4× PGM výstup

Hikvision DS-PM501Z8T4/Unit je sběrnicový expandér určený pro rozšíření zabezpečovacích systémů AX Hybrid Pro o 8 drátových vstupních zón. Čtyři zóny lze současně využít jako programovatelné PGM výstupy pro ovládání externích zařízení. Díky kompaktním rozměrům provedení „Unit“ je modul vhodný pro skrytou instalaci do rozvodných krabic, podhledů nebo technologických prostor.

Hlavní vlastnosti:

• 8 drátových zón pro připojení detektorů
• 4 programovatelné výstupy PGM (Z5–Z8)
• podpora zapojení NEOL, SEOL, DEOL, TEOL, dvojité zóny a inerciálních detektorů
• detekce alarmu, sabotáže, maskování, poruchy a zkratu zóny
• AUX výstup pro napájení drátových detektorů
• vestavěný bus extender pro prodloužení sběrnice
• komunikace po sběrnici RS-485 (Half-Duplex)
• kompatibilní s širokou škálou drátových detektorů
• kompatibilní se systémy Hikvision AX Hybrid Pro

Technické parametry:

• počet zón: 8
• počet PGM výstupů: 4 (Z5–Z8 programovatelné)
• napájení: 9–16 V DC (jmenovitě 12 V DC)
• klidový odběr: 80 mA
• maximální odběr: 150 mA
• AUX výstup: 9–16 V DC, max. 500 mA
• ochrana AUX výstupu: PPTC 500 mA
• PGM výstupy: NPN, max. 200 mA na výstup
• komunikační rozhraní: RS-485 (Half-Duplex)
• provozní teplota: -10 °C až +50 °C
• rozměry: 130 × 65 × 21 mm
• hmotnost: 75 g
• montáž: zapuštěná (Flush Mount)
• certifikace: EN 50131 Grade 2, Environmentální třída II
