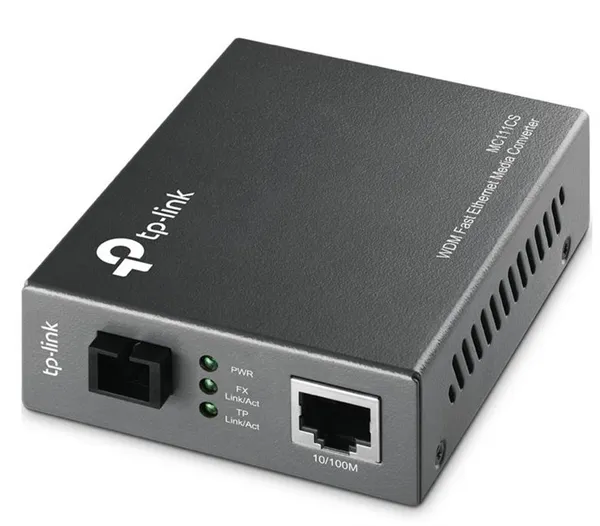

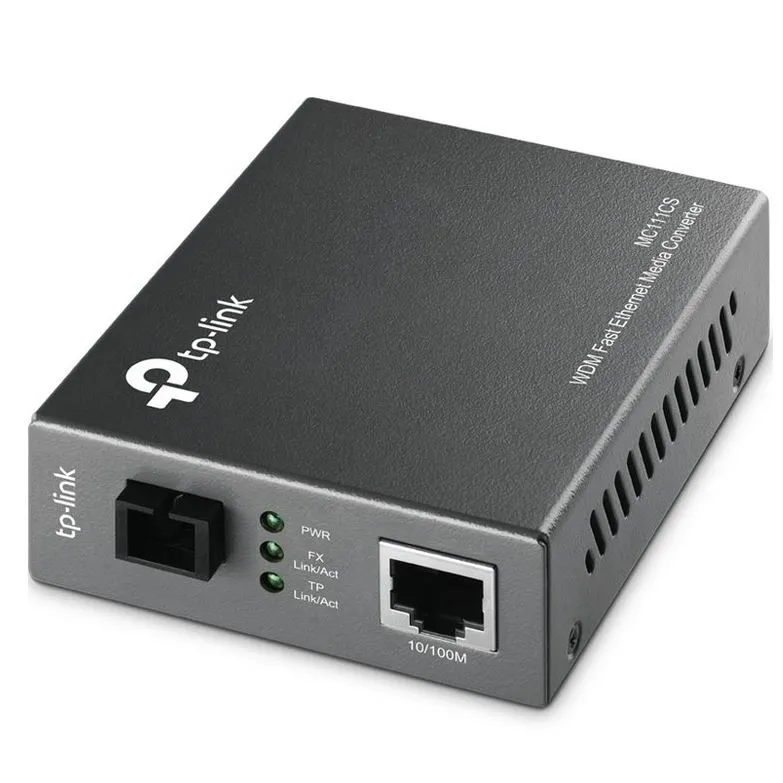

MC111CS je média konvertor určený k převodu médií z optického vedení 100BASE-FX na metalické vedení 100Base-TX a naopak. Díky technologii WDM modul MC111CS využívá pouze jeden optický kabel pro odesílání a příjem dat, což snižuje náklady na kabeláž na polovinu. Média konvertor MC111CS , který byl navržen podle standardů IEEE 802.3u 10/100Base-TX a 100Base-FX, je určen pro použití se singlemode optickým kabelem s konektorem typu SC. Média konvertor MC111CS podporuje specifikaci dlouhovlnného laseru (LX) při maximální rychlosti přeposílání paketů. Využívá vlnovou délku 1 550 nm pro odesílání dat a 1 310 nm pro příjem dat. To znamená, že další koncové zařízení musí využívat vlnovou délku 1 310 nm pro odesílání dat a 1 550 nm pro příjem dat, aby mohlo spolupracovat s modulem MC111CS. Média konvertor TP-LINK MC112CS je příkladem jednotky, která spolupracuje s modulem MC111CS.
Mezi další funkce tohoto modulu patří možnost použití jako samostatného zařízení (nevyžaduje žádné šasi), automatická detekce MDI/MDI-X pro port TX, automatické vyjednávání duplexního režimu na portu TX a stavové LED kontrolky na čelním panelu. Zařízení MC111CS podporuje přenos dat pomocí jednorežimového optického kabelu na vzdálenost až 20 km.
Konektory a rozhraní
- Optické konektory: (1) SC
- Rychlosti LAN: (1) 10/100Mbps
Optika
- Pro typ kabelu: Single Mode
- Přenosová rychlost: 100 Mbps
- Vlnová délka - Tx/Rx [nm]: 1550 / 1310
- Dosah [km]: 20
Napájení
- Typ napájení: DC konektor
- Max. spotřeba energie [W]: 2,5
- Napájení přes konektor/svorkovnici: 9V / 0,6A
Fyzické charakteristiky
- Provozní teplota [°C]: 0 až 40
- Hloubka [mm]: 95
- Šířka [mm]: 73
- Výška [mm]: 27
Produkty mají více hardwarových verzí, například jejich název končí V1, V2 apod. a různé verze mohou mít specificky navržený firmware.
Jestliže chcete na svoje zařízení nahrát nejnovější verzi firmwaru musíte si nejdříve vybrat správnou verzi pro vaše zařízení.
Otočte zařízení, zde na zadní straně naleznete štítek, na kterém je charakteristický proužek “Ver:X.Y” (například, Ver:1.0) v části Sériového čísla,
a číslo X je hardwarová verze zařízení. Jestliže je v proužku “Ver: 1.1”, znamená to, že hardwarová verze produktu je verze V1.
