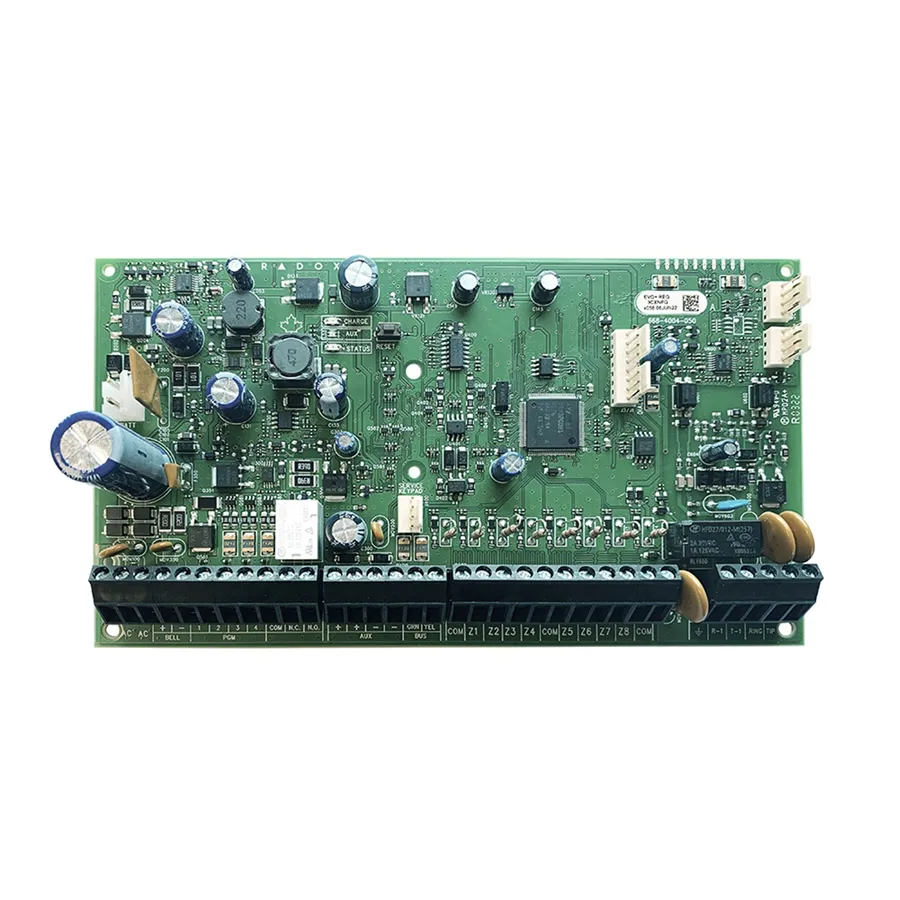

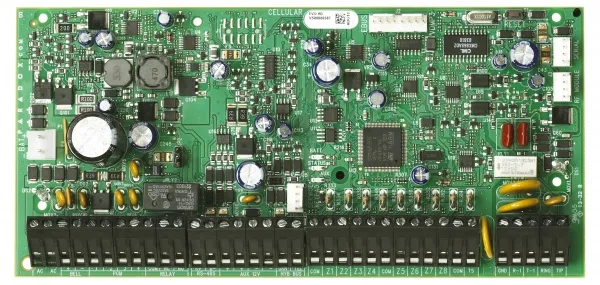

Paradox EVOHD PCB

Ústředna DIGIPLEX EVO HD je určena pro střední a velké objekty do maximálního počtu 192 zón a 8 podsystémů. Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, doplňkové zdroje, posilovač sběrnice,..) i samostatné sběrnicové detektory BUS. Vedle klasických NC zón s výstupem relé (připojené na vstupy ústředen, expanderů nebo klávesnic) a zón tvořených sběrnicovými detektory (PIR vnitřní i venkovní, magnetický kontakt, detektor tříštění skla, stropní detektor) lze tvořit i bezdrátové zóny připojením bezdrátové nadstavby RTX3 nebo klávesnice K641LX. Ústředna EVO HD je určena pro připojení technologie "Insight". Pomocí detektoru HD77 je možné využít detekci pohybu v zabezpečeném prostoru a zároveň k tzv. video-verifikaci poplachové zprávy. EVO HD má zesílenou zdrojovou část, zcela nezávislé dobíjení baterie 1,5 A (lze připojit záložní akumulátor až 26 Ah s trafem 80 VA), zesílený AUX výstup na 2 A a podporuje připojení až 4 detektorů HD77 Insight.

Vlastnosti:

• možnost rozdělení na 8 podsystémů
• Až 192 zón v systému
• Až 254 modulů v systému
• PGM výstupy na ústředně: 1x otevřený kolektor 50mA, 3x opto-relé 100 mA, 1x relé 5A/24 V
• 999 uživatelských kódů
• 2048 událostí v historii
• Napájení: 16V~/80VA (Doporučený typ transformátoru: 80VA)
• Spínaný typ zdroje
• MAX. proudový odběr z AUX výstupu: 2 A
• Typ AUX výstupu: elektronická vratná pojistka 2,5 A
• MAX. proudový odběr z výstupu BELL: 2 A
• Typ BELL výstupu: elektronická vratná pojistka 3 A
• 100 mA proudový odběr ústředny
• Až 254 klávesnic v systému
• Maximální délka sběrnice 900 m
• Zobrazení historie události: software BabyWare, na klávesnicích K641, K656, TM40, TM50
• Dobíjecí proud záložního akumulátoru: 750 mA / 1,5 A
• Doporučený záložní akumulátor: 12V/18Ah
• Resetovací tlačítko
• Doporučený typ boxu: AWO 250 resp.300
• 8 vstupů na desce ústředny
• Až 16 zón na desce ústředny (s ATZ)
• Sběrnicové detektory
• Bezdrátové zóny: ano, přijímač/vysílač RTX3, klávesnice K641LX
• 13 typů naprogramovatelných zón
• Definice závislé / intelli zóny
• Až 32 keyswitch vstupů
• Až 250 PGM vstupů v systému
• Možnost vytvoření závislého podsystému
• Společné zóny pro více podsystémů: NE
• 1x Master kód + 1x Instalační kód
• Délka uživatelského kódu: 4 nebo 6 místný
• Možnost ovládání systému: kódem, kartou, bezdrátovou klíčenkou, keyswitchem, softwarem NeWare, BabyWare, web prohlížečem - IP150, Aplikace IParadox - IP150, SMS - PCS250, po tel.lince VDMP3
• Automatické zapnutí: ano, podle času, klidu v systému
• Typy zapnutí: úplné, FORCE, STAY
• Až 32 monitorovaných dveří / čteček
• Skupiny dveří / časů: 16/16
• Způsob ovládání přístupové nadstavby: kartou, klíčenkou, kódem
• 4 telefonní čísla na PCO, Detekce telefonní linky
• Komunikační formáty: Ademco slow, Silent Knight, Sescoa, Ademco express, Ademco Contact ID
• Klávesnice: K641+, K656, TM70, TM50
• Způsob spojení PC s ústřednou: I307, CONV-4, modem - telefonní linka, IP150 - LAN/internet, PCS250/250G - GPRS
• Program BabyWare pro instalaci správu a údržbu
• Typ bezdrátové přijímače/vysílače: RTX3, K641LX
• max 999 klíčenek (Typ: REM1, REM15, REM2, REM3, RAC1, RAC2)
• Interval dohledu: 80minut / 24 hodin
• Až 192 bezdrátových detektorů
• 2WPGM bezdrátový PGM výstup
• Max. počet bezdrátových PGM: 8 na jeden RTX3
• Počet PGM výstupů na přijímači: 2x PGM max.150mA, 1x relé 5A/28V, (volitelné) 1x relé 5A/28V
• Bezdrátová klávesnice: NE
