Ajax 12V PSU for NVR
Náhradní napájecí zdroj pro síťové videorekordéry Ajax NVR umožňující provoz na nízkonapěťovém zdroji
Popis produktu

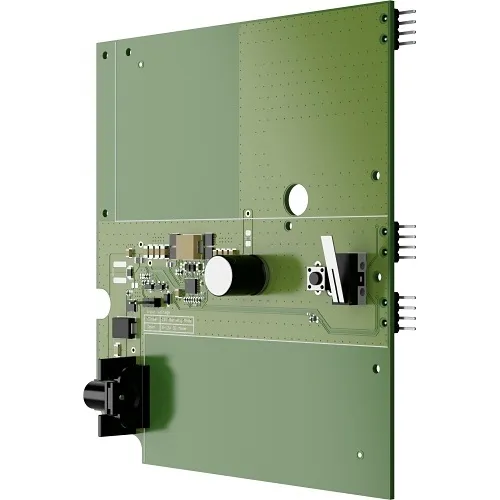

Ajax 12V PSU for NVR je alternativní napájecí deska, která nahrazuje standardní 110/230 V~ zdroj uvnitř videorekordéru Ajax NVR. Po instalaci může být NVR napájen přímo z nízkonapěťového zdroje 8–16 V⎓, například ze zálohovací baterie.
Díky tomu lze zajistit nepřerušovaný záznam videa i při výpadku elektrické sítě nebo v objektech bez stabilního připojení k rozvodné síti – deska umožňuje napájet rekordér ze záložního zdroje místo standardní sítě 110/230 V.

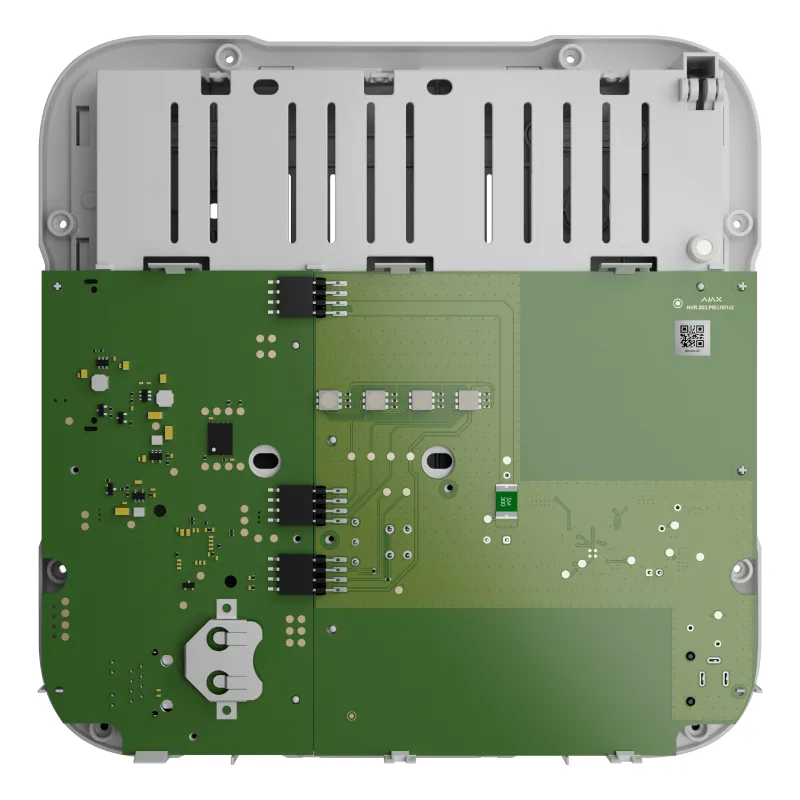

Instalace zabere zkušenému elektrikáři přibližně 10 minut a vyžaduje pouze šroubovák PH1. Deska se montuje přímo do těla videorekordéru na místo původního zdroje, k připojení napájecího kabelu slouží standardní jack konektor. Součástí balení je i terminálový adaptér.
Klíčové vlastnosti
- Náhrada standardního 230 V~ zdroje uvnitř NVR – umožňuje napájení z nízkého napětí 8–16 V⎓
- Zajišťuje nepřerušovaný záznam při výpadku napájení ze sítě

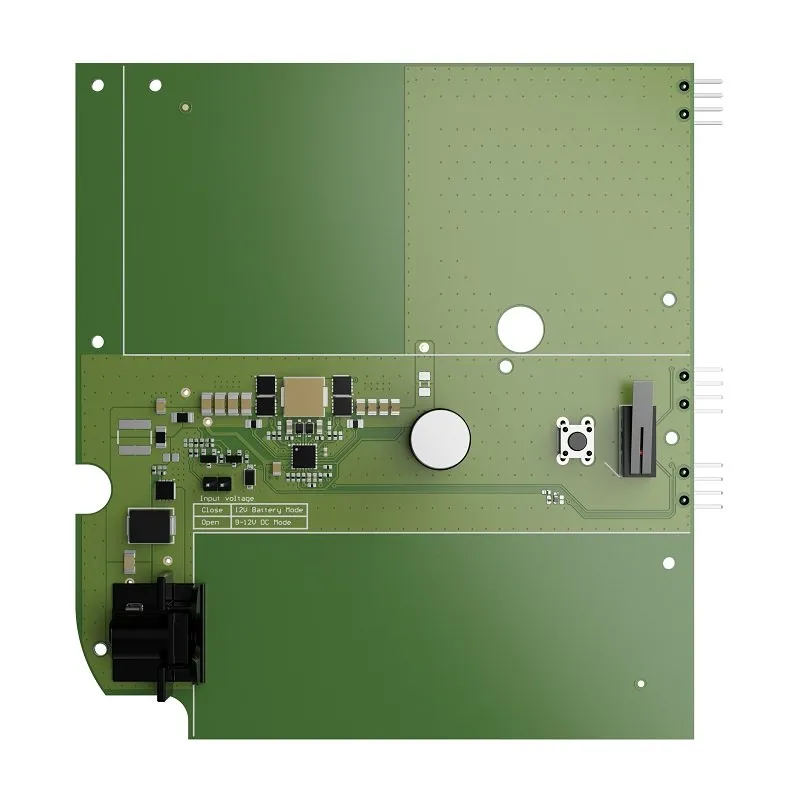

- Dva provozní režimy dle vstupního napětí (8–16 V⎓ / 12,1–16 V⎓) nastavitelné pomocí jumperu
- Rychlá montáž – cca 10 minut, stačí šroubovák PH1
- Standardní jack konektor pro připojení napájecího kabelu
- V balení terminálový adaptér a stručný návod
- Krytí IP20, určeno pro montáž uvnitř enclosure NVR
- Kompatibilní s Ajax NVR (8kanálový) a NVR (16kanálový)
Provozní režimy
8–16 V⎓ – jumper se neinstaluje. Videorekordér Ajax pracuje v rozsahu napětí 8–16 V⎓.
12,1–16 V⎓ – jumper musí být nainstalován. Videorekordér pracuje na napětí nad 12 V⎓. Aby nedošlo k úplnému vybití napájecího zdroje, NVR se automaticky vypne při poklesu napětí pod 10,35 V⎓.
Technická specifikace
| Kompatibilita | NVR (8kanálový), NVR (16kanálový) |
| Konektor (socket) | 6,5 × 2,0 mm, napájecí jack (samice) |
| Konektor (plug) | 5,5 × 2,1 mm, napájecí jack (samice) |
| Průřez připojovaného kabelu | AWG 12–14 |
| Provozní napětí (bez jumperu) | 8–16 V⎓ |
| Max. proudový odběr (bez jumperu) | až 4 A (při max. výstupním proudu 2 A) |
| Zapínací práh napětí (bez jumperu) | 8,1 V⎓ (naprázdno) |
| Vypínací práh napětí (bez jumperu) | 8,0 V⎓ (naprázdno) |
| Provozní napětí (s jumperem) | 12,1–16 V⎓ |
| Max. proudový odběr (s jumperem) | až 4 A (při max. výstupním proudu 2 A) |
| Zapínací práh napětí (s jumperem) | 12,1 V⎓ (naprázdno) |
| Vypínací práh napětí (s jumperem) | 10,35 V⎓ (naprázdno) |
| Jmenovité výstupní napětí | 12 V⎓ ± 3 % |
| Proudový odběr ve vypnutém stavu | 110 µA |
| Klidový proudový odběr | 65 mA |
| Max. proudový odběr zařízení | 2 A |
| Způsob instalace | uvnitř enclosure NVR |
| Provozní teplota | 0 °C až +40 °C |
| Provozní vlhkost | do 75 % |
| Krytí | IP20 |
| Rozměry desky | 118 × 123 × 17 mm |
| Hmotnost | 51 g |
| Obsah balení | 12V PSU for NVR, terminálový adaptér, stručný návod |
| Záruka | 2 roky |
Instalace
Instalaci smí provádět pouze kvalifikovaný elektrikář. Před instalací je nutné odpojit videorekordér od elektrické sítě a při montáži zabránit vniknutí vlhkosti na desky rekordéru a napájecí jednotky. Nikdy nepřipojujte napájecí kabel s napětím přesahujícím povolený rozsah vstupního napětí 12V PSU for NVR.
